詳細介紹脈沖袋式除塵器二次除塵裝置的設計與

發布時間：2020-12-23 00:25:09 瀏覽

    隨著環保政策的完善與加強，各種環保設備迎來了新一波的高潮，脈沖袋式除塵器是一種比較成熟完善的高效除塵設備，在凈化含塵氣體方面得到廣泛的應用。今天鄭州鴻鑫機械037164367891給大家詳細介紹一下脈沖袋式除塵器二次除塵裝置的設計與應用。
    1.脈沖袋式除塵器的工作原理及存在問題
    脈沖袋式除塵器是一種干式濾塵裝置,是通過濾料以及附著在濾料上的粉塵層的機械過濾作用同時以脈沖氣流噴吹布袋內部,反吹清理布袋外表面灰塵,達到除塵的目的,適用于收集細小、干燥、非纖維性粉塵。當含塵氣體進入脈沖袋式除塵器后,顆粒大、比重大的粉塵由于重力的作用被沉降下來,落入灰斗中,含有細小粉塵的氣體在通過濾料時,粉塵被過濾,使氣體得到凈化。但是現有的脈沖袋式除塵器存在處理風量小、清灰效果差、除塵效率低、維護不方便,占地面積大等缺點。 為了解決上述問題,本文提出一種脈沖袋式除塵器用的二次除塵裝置,通過設置二次除塵裝置,在脈沖袋式除塵器預處理的基礎上加速灰塵的沉降,同時通過噴水裝置,減少灰塵,清灰效果好,增加了除塵的效率,且擺脫了以往的大煙囪除塵模式,結構簡單,維修方便。
    2.脈沖袋式除塵器用的二次除塵裝置工作原理
    2.1 主要結構組成

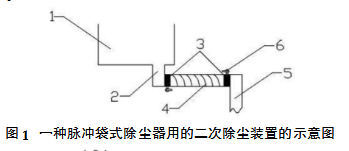

    如圖1所示，本脈沖布袋除塵器用的二次除塵裝置，包括設置在脈沖布袋除塵器下箱體底部的導管2，還設有噴淋裝置3、旋轉推進裝置4和出漿管5，導管的出口端與旋轉推進裝置進料端連接，在導管與旋轉推進裝置的連接處還設置有噴淋裝置，噴淋裝置的噴水口穿過導管內壁并朝向旋轉推進裝置的輸送料腔內，在旋轉推進裝置出料端連接出漿管;如圖2所示的旋轉推進裝置4包括輸送料筒、設置在輸送料筒內的傳動軸以及帶動傳動軸旋轉的電機，在傳動軸上設有帶漏料孔402的螺旋葉片401，螺旋葉片之間還設置有攪拌棒403，攪拌棒403一端與傳動軸固定連接，另一端設置清除輸送料筒內壁灰塵的刮刀404;所述的噴淋裝置上還設有進水開關;所述的旋轉推進裝置出料端設置有噴淋裝置;所述的傳動軸兩側均設置攪拌棒403，且刮刀404與攪拌棒403之間的角度為75-135°。
    2.2 二次除塵裝置的工作過程
    如上所述，本設計中的脈沖布袋除塵器用的二次除塵裝置，包括設置在脈沖布袋除塵器1下箱體底部的導管 2，還設有噴淋裝置3、旋轉推進裝置4和出漿管5，導管2可采用中空的鋼管，經過脈沖布袋除塵器1的初次處理除去部分的灰塵，大顆粒的灰塵隨導管2沉降下來;導管 2的出口端與旋轉推進裝置4進料端連接，在導管2與旋轉推進裝置4的連接處還設置有噴淋裝置3，噴淋裝置3的噴水口穿過導管2內壁并朝向旋轉推進裝置4的輸送料腔內，噴淋裝置3上還設有進水開關6，進水開關6進行一次噴淋，增大灰塵的比重，利于灰塵沉降，對灰塵進行二次凈化，且在管壁上形成水膜，防止灰塵粘到管壁上;旋轉推進裝置4包括輸送料筒、設置在輸送料筒內的傳動軸以及帶動傳動軸旋轉的電機，在傳動軸上設有帶漏料孔402的螺旋葉片401，螺旋葉片之間還設置有攪拌棒403，攪拌棒403一端與傳動軸固定連接，另一端設置清除輸送料筒內壁灰塵的刮刀404，電機帶動傳動軸上的螺旋葉片401轉動將沉降的灰塵快速推進到出料端，傳動軸兩側均設置攪拌棒403，且刮刀404與攪拌棒403之間的角度為75-135°，使得攪拌棒403既能加速推進灰塵，又能利用其端部的刮刀404將輸送料筒內壁的灰塵刮掉，避免刮刀404上灰塵團聚，同時，漏料孔402在漏料時還能給刮刀404-定的壓力，去除緊貼刮刀404壁的灰塵，旋轉推進裝置4出料端設置有噴淋裝置3，打開進水開關6，進行二次噴淋，將一次噴淋可能不均勻的灰塵噴淋地更加徹底，增大除塵的效率;旋轉推進裝置4出料端連接出漿管5，灰塵從出漿管5流出，流入到下方設置的集漿池當中，集漿池中預先儲備約1/2 體積的水，防止灰塵的二次污染。
    3.設計的創新及實施效果
    本設計中的脈沖布袋除塵器的二次除塵裝置，在工作過程中灰塵可以通過脈沖布袋除塵器進行預處理，達到了降低進入二次除塵裝置內空氣灰塵含量的目的，同時取得了二次除塵裝置處于高效運行狀態的有益效果，保證了整體的除塵率;
該設計通過設置噴淋裝置，多次噴淋，達到了減少灰塵、噴淋徹底的目的，取得了清灰率高的有益效果;同時通過設置旋轉推進裝置，電機帶動傳動軸上的螺旋葉片轉動將沉降的灰塵快速推進到出料端，達到了增加灰塵沉降與排出的目的，取得了增加除塵效率的有益效果，且結構簡單 ，維修方便。
   4.結束語
    本文提出的脈沖布袋除塵器的二次除塵裝置設計，通過在脈沖布袋除塵器上設置二次除塵裝置，在脈沖布袋除塵器預處理的基礎上加速灰塵的沉降，同時通過噴水裝置，減少灰塵，清灰效果好，增加了除塵的效率，且擺脫了以往的大煙囪除塵模式，結構簡單，維修方便。解決了現有的脈沖布袋除塵器處理風量小、清灰效果差、除塵效率低、維護不方便，占地面積大等缺點，對現有技術來說，具有很好的市場前景和發展空間。
    鄭州鴻鑫機械對脈沖袋式除塵器有深入的研究，并且生產銷售多年，技術經驗豐富，如果大家有其它的問題需要咨詢，歡迎撥打電話037164367891或登錄官網www.ckrbw.com。
